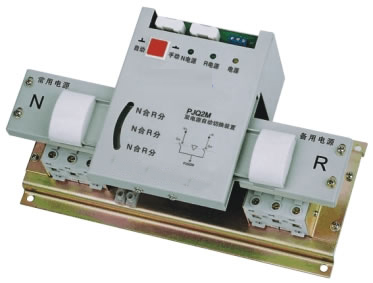

XCQ雙電源自動轉換開關

自動轉換開關電器(ATSE) Automatic Transfer Switching Equipment(ATSE)由一個(或幾個) 轉換開關電器和其它必需的電器組成，用于監測電源電路、并將一個或幾個負載電路從一個電源自動轉換至另一個電源的電器。電氣行業中簡稱為“雙電源自動轉換開關”或“雙電源開關”。

ATSE 在我國經歷了四個發展階段，即接觸器式、斷路器式、負荷開關式和雙投式。

**代為接觸器式轉換開關，是我國最早生產的雙電源轉換開關，它是由兩臺交流接觸器及其機械和電氣連鎖裝置組成，這種裝置因機械連鎖不可靠、耗電量大等缺點，在工程中越來越少地被采用。

第二代為斷路器式轉換開關，也就是我國**標準和IEC 標準中所謂的CB級ATSE，它是由兩臺斷路器及其機械和電氣連鎖裝置組成，具備一定的保護能力，但是機械連鎖不可靠。由于斷路器同負荷隔離開關本身的區別，在過電流狀況下的應用效果不如PC級產品。

第三代為負荷開關式轉換開關，它是由兩臺負荷開關和一套內置的連鎖機構組合而成，機械連鎖可靠，轉換由電磁線圈產生吸引力來驅動開關，速度快。

第四代為雙投式轉換開關，集開關與邏輯控制于一體，無需外加控制器，真正實現機電一體化的自動轉換開關。觸頭系統采用雙列復合式設計，為統一設計制造，體積小，結構簡單。該產品不具備電流保護功能，屬于PC級轉換開關電器產品。該類產品一般轉換時間比較小，開關轉換驅動采用電機驅動，轉換平穩可靠，操作器電機驅動只在開關轉換瞬間有電流通過，穩態時無需提供工作電流，節能顯著。產品無溫升發熱、觸點粘結、線圈燒毀現象。開關帶有機電聯鎖裝置，可實現自投自復、失壓、欠壓、斷相保護、手動－自動轉換、延時控制等。具有結構簡單、體積小、自身連鎖、轉換速度快、安全可靠等優點，為電源轉換類主流產品。

我公司生產的XCQ系列雙電源自動轉換開關屬于第四代產品，符合的標準為IEC60947-6-1、GB14048.11《自動轉換開關電器》和IEC60947-I/GB/T14048.1《低壓開關設備和控制設備總則》

2、適用領域。

XCQ系列雙電源自動轉換開關適用于額定絕緣電壓690V、額定功率50HZ、額定工作電壓400V及以下、額定電流10A~3200A的配電系統中。主要用于供電系統在應急情況下的雙路電源轉換，最小轉換動作時間小于0.2S，以確保主要負荷(應急照明、應急樓梯、消防系統等)連續可靠工作。廣泛應用于高層樓宇、郵電通訊、工礦企業、船舶運輸、電力站、醫院、銀行等需要提供不間斷供電的重要場所。

3、功能及特點

安全性能好，可靠性高

XCQ系列雙電源自動轉換開關采用機電一體化設計，開關轉換準確、靈活、順暢，使用壽命達8000次以上。運用雙列復合式觸頭、橫拉式機構、微電機預儲能以及微電子控制技術，基本實現零飛弧(無滅弧罩)。

具備滿負荷狀態下接通、承載電流的能力；具有三個穩定的工作位置，有明顯的通斷位置指示；配備了可靠的機械聯鎖和電氣聯鎖功能，有效實現電源與負載間的隔離。主要元器件選用國際知名品牌，如荷蘭PHILIPS公司、美國MOTOROLA公司、德國VAGO公司和日本OMRON公司等。

自動化程度高，無電磁干擾

XCQ系列雙電源自動轉換開關電磁兼容好，抗干擾能力強，對外無干擾。開關工作不需要外接任何控制元器件，具有多路輸入/輸出接口，便于實現遠程PLC控制及系統自動化。

外形美觀，體積小，重量輕

XCQ系列雙電源自動轉換開關的最小體積為192mm×104mm×108mm，重量僅2.3kg，大大節約了其所需的柜體尺寸，特別適用于現代化建設中的供電系統。
