FCQ3雙電源自定轉換開關

FCQ3系列自動轉換開關電器，適用于交流50/60Hz，額定工作電壓400V，額定電流從6A-1250A的雙電源供電系統。在常用電源發生故障時，轉換開關可以實現與備用電源或發電機的自動轉換，以保證供電的可靠性和安全性。

也可根據負載的需要進行兩路電源之間的選擇性轉換。產品具有過載、短路、斷相保護功能。特別適用于消防、機場、廣播電視、醫院、商場、銀行、化工、冶金、高層建筑和軍事設施等不允許斷電的重要場所，作為保證連續供電的重要電氣設備。

產品符合IEC60947-6-1及************標準。

正常工作條件

周圍空氣溫度上限值不超過+40℃，下限值不超過-5℃，24h的平均值不超過+35℃。

安裝地點的海拔高度不超過2000m。

大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低的溫度下，可以有較高的濕度；最濕月的月平均**溫度為+25℃時，平均值**相對濕度為90%，并考慮到因濕度變化發生在產品表面的凝露，應采取特殊的措施。

污染等級為級，

運行地點無強烈振動和沖擊，無腐蝕金屬和破壞絕緣有害氣體，無嚴重塵埃，無導電微粒和爆炸危險物質，無強電磁場干擾。

產品特點

采用高性能單片機程序控制，大屏幕背光LCD顯示；

抗干擾能力強、精度高；

保護功能齊全具有過載、短路、斷相保護，具有故障報警。

轉換時間延時可調，動作時間準確；

EPS消防電源DC24V，遠程分斷；

體積小、分斷高、飛弧短、結構緊湊、外型美觀；

無噪音運行，節能降耗，安裝方便操作簡單，穩定性能高。

性能特點

控制器對兩路電源的各相電壓同時進行在線檢測，當電源電壓低于額定電壓的35%-40%時，控制器經過比較判斷，將檢測結果直接送到控制器，并通過延時電路延時后向電操作機構發出轉換指令。

電網-電網自投自復轉換開關(液晶顯示型、轉換時間可調)

對于自投自復的轉換開關，其控制功能見表，在自動控制狀態下，電源正常時由常用電源供電，當常用電源出現異常(任意一相發生失壓或缺相)時，經一定的延時后自動轉換至備用電源供電，當常用電源恢復正常后，經一定的延時后自動返回到常用電源供電；如果正在使用的電源出現異常時，控制器將發出報警聲，以提示操作人員及時修復，確保電源長期處于隨時供電狀態。該報警聲按控制模式中“分斷”鍵可關閉。自投自復轉換開關控制功能表

注：Q1-控制常用電源的斷路器。Q2-控制備用電源的斷路器。

轉換動作延時(1~30s，用戶無特殊要求出廠整定在3s)。

返回動作延時(1~30s，用戶無特殊要求出廠整定在3s)。

電網-發電轉換開關(液晶顯示型、轉換時間可調)

轉換開關較多用于電網中兩路電源之間的轉換，也可以用于電網與發電機之間的兩路電源的轉換。在電網-發電機供電系統中，發電機一般作為備用電源，其控制功能見表；在電網電壓低于35%-40%額定電壓時，可自動啟動發電機，當發電電源的電壓達到正常(80%額定電壓以上)時，接通發電電源。當電網電壓恢復正常(達到80%額定電壓以上)后，經一定的延時后將負載電路從發電電源斷開，自動返回到常用電源供電。

電網-發電機轉換開關控制功能表

注：Q1-控制電網電源的斷路器。Q2-控制發電電源的斷路器。

轉換動作延時（1~30s，用戶無特殊要求時出廠整定在15s）。

返回動作延時（1~30s，用戶無特殊要求時出廠整定在3s）。

電源末端型自動轉換開關(無斷相、缺相保護功能、轉換時間3s-4s不可調)

當常用電源失壓后，自動延時斷開常用電源斷路器，合上備用電源斷路器，當常用電源電壓恢復時，延時斷開備用電源斷路器，恢復常用電源供電。主要用于配電線路最末一級，供消防、風機、應急照明、供水等電路用。FCQ3-63W、FCQ3WZ-63規格采用微型斷路器構成，特別適用照明、小型電機控制設備。

負載線路中如發生過載或短路故障，由轉換開關中的斷路器自動脫扣，將負載電源切斷。待用戶排除故障后，按下控制模式中“手動”鍵，對斷路器進行再扣操作，再按下控制模式中的“手動”或“自動”控制形式，轉換開關方可給負載供電。

結構與工作原理

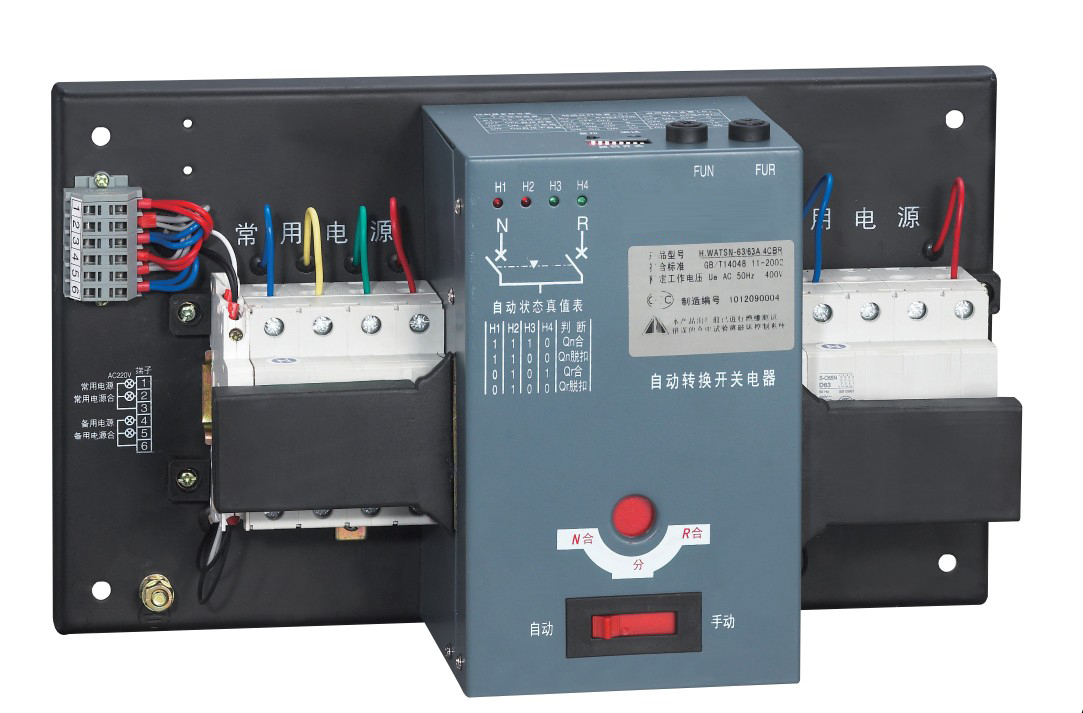

轉換開關由三極或四極斷路器作為電源主開關和帶機械聯鎖的電動操作機構組成；

一臺智能自動轉換控制器：延時合閘、斷相保護等功能，可實現自動轉換、選擇性轉換的控制；

一套獨特的機械聯鎖機構：以確保兩臺斷路器在轉換過程中不會同時合閘；

一組電動操作機構：用以實現斷路器的自動分合閘。本轉換開關的電動操作機構均采用最新結構的電操作機構，具有操作平穩可靠，操作力小等特點。

安裝底板：對于一體式轉換開關，機械聯鎖機構和控制器都安裝在同一底板上。分體式轉換開關則將控制器與底板分開，采用連接器連接，其專用電纜的長度約2m；箱體式則將分體式轉換開關的底板裝入箱體中，將控制器安裝在箱體的門板上，組合而成的成套轉換開關。

N為常用電源，R為備用電源。QN為常用電源控制斷路器，QR為備用電源控制斷路器。

當選用手動狀態時，可人為的選擇兩臺斷路器“合”與“分”，不具備自動轉換功能。

當選用自動狀態時，可根據當時使用電源進入自動控制狀態。

當選用分斷狀態時，可將兩臺斷路器全部分斷。

當選用手柄扳動狀態時，必須要按下控制模式中“分斷”鍵，使其切斷電源。此時可以使手柄扳動兩臺斷路器“合”與“分”。轉換開關的原理動作框圖-a)、b)。

主要技術參數

轉換開關適用于額定工作電壓AC400V的系統中；轉換開關的操作壽命(N-R-N循環)為5000次；

自動控制器及電操機構的控制電壓為AC230V；最小轉換動作時間小于≤3s；

雙電源自動轉換開關的使用類別，接通與分斷條件見表。

接通與分斷條件表

產品型號規格表

控制器面板說明

控制器LCD顯示說明

NA、NB、NC為常用電源指示：RA、RB、RC為備用電源指示。

燈亮表示正常，滅（閃）表示斷相；

0A為系統出故障時閃動，報警閃動，同時發出報警聲音，按控制模式中的“分斷”鍵可人為關閉報警聲。

控制器控制模式說明

手動鍵：可人為選擇常用電源或備用電源；

自動鍵：則根據當時使用電源進入自動控制狀態；

分斷鍵：可使負載從常用電源和備用電源全部分斷?！?設置)○(移動)○(增)○(減)4個按鍵設置參數，使用○、○、○輸入密碼。未進入設置參數或密碼輸入狀態，單按○、○、○之其中一鍵，不予響應。新電路板**次通電，自動生成以下默認參數：

默認密碼：9999

默認轉換時間：

R型(電網-電網)：N-R15秒，R-N3秒

F型(電網-發電)：N-R15秒，R-N3秒(N為常用電源；R為備
