消防設備電源監控傳感器

一、產品概述

消防設備電源監控系統能夠?qū)ο涝O備的電源進行實時監控,通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息,從而判斷設備電源是否有斷電、短路、過壓、欠壓、缺相、以及過流(過載)等故障信息并報警。實時反映出被監測設備電源的狀態,并集中顯示,從而可以有效避免在火災發生時,消防設備由于電源故障而無法正常工作的危急情況,**限度的保障消防聯動系統的可靠性。

二、基本功能

1、本消防電源監控模塊配接DC24V工作電源,能實時監測設備電源的電壓,電流等基本參數,并實時顯示,保證消防電源設備的安全用電。

2、消防電源監控模塊可通過R465通訊總線與消防電源監控主機進行網絡通信,如有超過預設的保護值,就會發出聲光報警,從而切斷供電回路,開有效的實現遠程管理,控制及維護。

產品說明

三、工作狀態

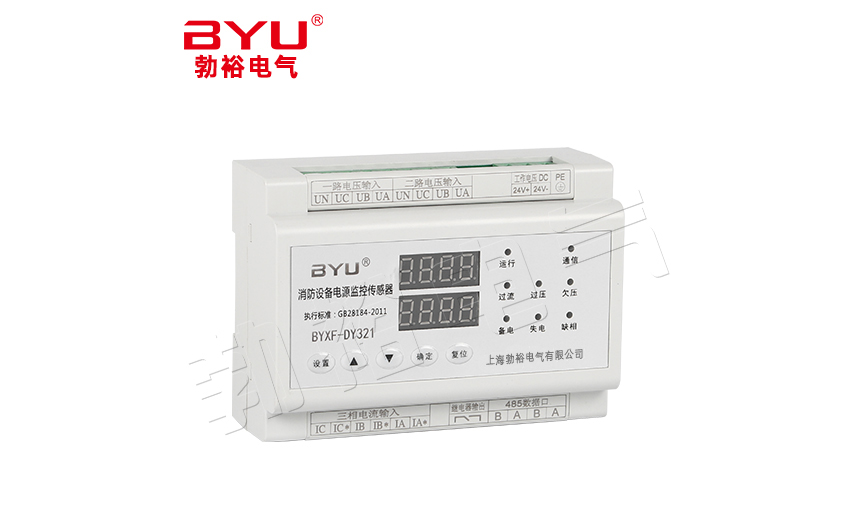

3.1 指示燈功能說明:

運行指示燈：消防電源監控傳感器正常運行時，指示燈閃爍。

通信指示燈：監控主機通信正常時，指示燈閃爍。

過流指示燈：監控回路的工作電源電流超出設定范圍時，該指示燈點亮。

過壓指示燈：監控回路的工作電源電壓超出設定范圍時，該指示燈點亮。

欠壓指示燈：監控回路的工作電源電壓低于設定范圍時，該指示燈點亮。

備電指示燈：備用電壓查詢時，該指示燈點亮。

失電指示燈：監控回路無電源,在失壓狀態時,該指示燈點亮。

缺相指示燈：監控回路的三相電壓中任意一相缺相時,該指示燈點亮。

3.2 按鍵功能說明:

設置鍵：按下此鍵可進入密碼輸入和參數設置。

上翻鍵：按下此鍵可進行菜單翻頁和數字加運算，長按：加快速運算。

下翻鍵：按下此鍵可進行菜單翻頁和數字減運算，長按：減快速運算。

確定鍵：設置狀態下按下可保存修改的內容。

復位鍵：按下此鍵可復位本機。

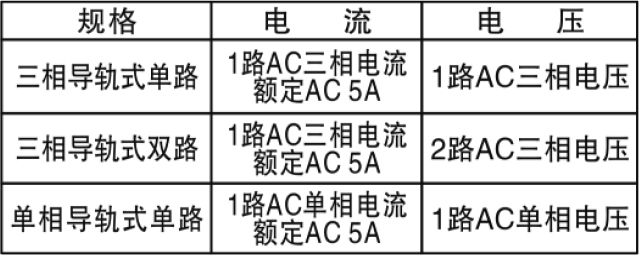

四、技術參數

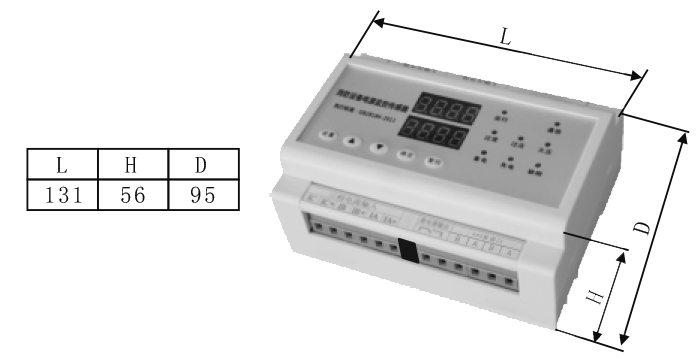

五、外形尺寸
